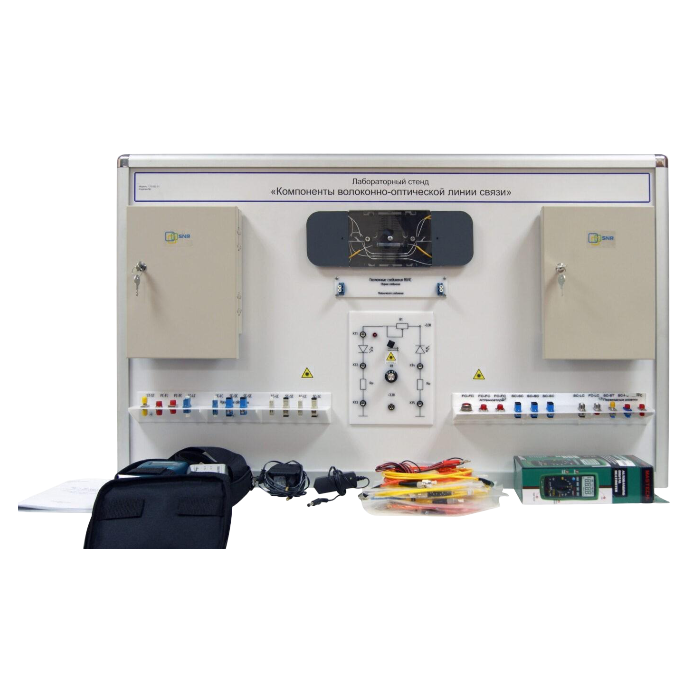

Учебный лабораторный стенд «Компоненты волоконно-оптической линии связи»

Может быть использован при изучении активных и пассивных компонентов волоконно-оптических линий связи (ВОЛС-1) в средних и высших учебных заведениях и при подготовке специалистов, занимающихся монтажом и эксплуатацией ВОЛС-1.

Особенности учебного стенда:

1. В комплект поставки учебного стенда входит источник оптического излучения с длинной волны оптического излучения 1310 и 1550 нм.
2. В комплект поставки учебного стенда входит измеритель оптического излучения с измерителем мощности в диапазоне -85…+6 дБм.
3. В части учебного стенда, касающейся измерениям характеристик оптического излучателя и фотоприемника сопротивление резистора в цепи светодиода 1 Ом, а сопротивление резистора в цепи фотодиода 10 Ом. Для измерения тока, протекающего через соответствующие элементы используется мультиметр, входящий в комплект поставки учебного стенда.
4. Для электропитания части схемы касающейся измерениям характеристик оптического излучателя и фотоприемника используется источник напряжения 3,3 В, входящий в комплект поставки учебного стенда.

Лабораторные работы

1. Работа с измерительным оборудованием ВОЛС-01 (источником оптического излучения и измерителем оптической мощности).
2. Исследование затухания в оптическом волокне.
3. Исследование потерь постоянных соединений ВОЛС-01.
4. Исследование разъемных соединений ВОЛС-01: ST, FC, LC, SC розетки по вносимым потерям.
5. Исследование постоянных и переменных аттенюаторы для ВОЛС-01.
6. Исследование различных видов оптических разветвителей по коэффициенту деления.
7. Исследование WDM сплиттеров.
8. Сборка и исследование простейших оптических сетей с уплотнением на WDM сплиттерах.
